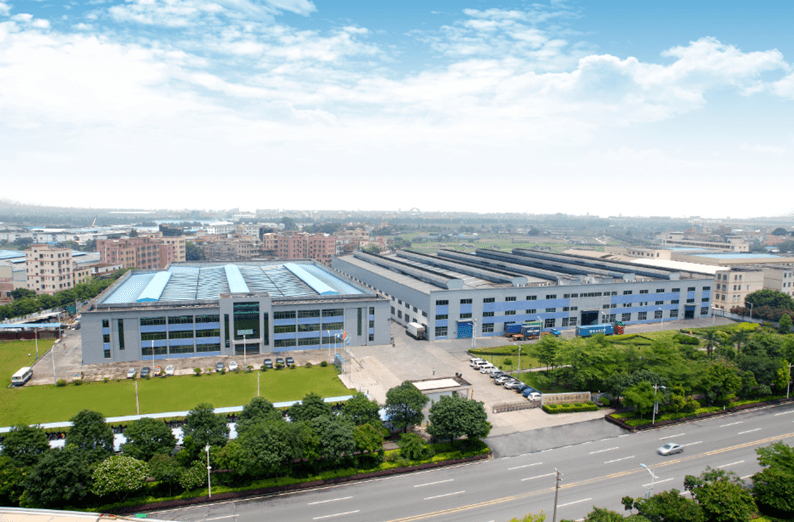

文灿集团拥有压力铸造(压铸)、低压铸造和重力铸造等工艺方式,主要从事汽车铝合金精密铸件产品的研发、生产和销售,致力于为全球汽车客户提供轻量化与高安全性的产品,主要应用于传统燃油车和新能源汽车的发动机系统、变速箱系统、底盘系统、制动系统、车身结构领域及其他汽车零部件等。

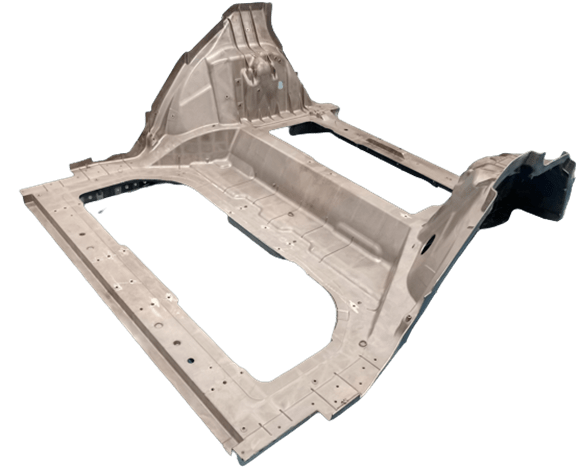

此次获奖的产品通过超大型高压铸件采用巨型压铸机一体式生产,替代了超过200多个初始钣金冲压零件,通过SPR+FDS+螺接连接方式实现与周边白车身零件的连接,为各配接零件提供安装功能。铸件表面整齐,看不到额外的螺栓、铆钉、焊缝等,具有集成度高、有效载荷大、重量轻等优点,可应用于车身部件等大型薄壁壳体结构,尺寸达1630×1601×740mm,重量54公斤,材料为AlSi7Mg,平均壁厚3mm,是迄今为止市面上尺寸最大的后地板之一。
为确保产品压铸成品率,需攻克以下几项关键点的技术难点:
(1)免热处理材料的使用。大型薄壁结构件最难解决的就是变形问题,所以为减少变形风险,必须使用免热处理材料来避免热处理带来的产品变形问题。此产品使用的是AlSi7Mg系的免热处理材料,具有高强度,高延伸率的特点,有效地保证了产品的各项性能要求。
(2)压铸收缩率的设计。铸件的轮廓尺寸为1630×1601×740mm,单件成品重量54kg左右,且产品结构复杂,高低位尺寸落差大,X方向与Y方向的筋位布局、壁厚尺寸、强度完全不一样,收缩率在两个方向都会有差异,在铸件收缩率的设计上,文灿基于生产经验和按照独特的设计,使得产品压铸后的实物与产品设计基本一致。
(3)模温布局的设计。此模具尺寸达到4×3.6m,重量达150吨,尺寸之大是其他高压模具前所未有的,为保证模具温度的平衡,确保铸件质量和性能的均匀性,文灿通过使用超过30台油温机和水温机来控制模具温度,在合理区域布置油温机和水温机,可达到快速冷却和均匀模温的目标。
(4)超高抽真空设计。一体式后车架的性能要求高,内部质量要求高,铸件内不可有任何气孔的存在。为达到质量要求,必须要使用超高抽真空设计,在产品上下、左右末端均设计高抽真空阀,真空阀的抽真空能力必须大于模具型腔内体积,确保型腔内气体被全部抽真空。同时,大熔杯也需要单独设置抽真空,减少因熔杯内残留的气体进入产品内影响产品性能和内部质量。
文灿集团采用某超大型9000T压铸机,经过等离子切割去除流道渣包后进行轻微整形。此产品X光检测关键区域按照ASTM E505要求可以达到2级标准,再使用高精度大型CNC五轴机加工设备进行毛坯铣削加工,加上酸洗钝化工序进行去油污防腐处理,最后自动化装配螺纹套、压铆、拉铆等紧固件即完成了最终的成品,此产品整体合格率达92%以上。
