压铸层流充型原理、设计与工程实践

 传统高压压铸长期依靠高内浇口速度（30~60 m/s），金属液以紊流喷射方式充填型腔，极易卷入空气、破碎氧化膜，形成气孔、氧化夹杂、双膜缺陷，铸件难以满足气密性、热处理、高延伸率等轻量化结构件要求。

层流充型，就是控制金属 / 半固态浆料以低雷诺数、平稳连续的前沿，逐层推进填满型腔，无喷射、无涡流、无液面翻卷，最大程度保护熔体前沿氧化膜、抑制卷气，是新能源底盘件、镁合金半固态构件、低压一体化铸件的核心工艺思路。本文从流体理论、流态对比、浇排系统设计、工艺控制、CAE 仿真、工程局限及半固态 / 低压场景应用展开论述。

一、压铸充型流态基础：层流 vs 紊流

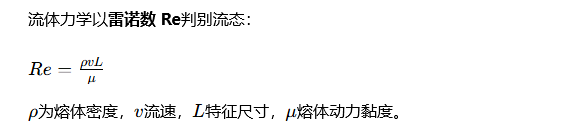

• 层流：Re 较低，流体质点沿平行流线有序向前，互不混杂，液面前沿稳定连续，没有飞溅、涡流。液态铝合金临界 Re 约 2000；半固态浆料黏度大幅提升，允许临界流速更高。

• 紊流：Re 超过临界值，质点无规则混杂、冲击、破碎，金属液形成液滴飞溅，冲破表面氧化膜；空气被裹挟进入熔体内部，凝固后形成气孔、氧化夹渣，严重降低铸件力学性能和气密性。

行业常识：常规高压压铸内浇口速度普遍 > 25~30 m/s，直接进入强紊流区间；而层流充型工艺内浇口速度一般控制在 0.5~10 m/s 区间，根据材料（铝 / 镁 / 半固态）、壁厚做差异化设定。

两种流态缺陷对比

项目	层流充型	传统紊流高压压铸
金属前沿形态	平稳液面前移，氧化膜完整连续	喷射、破碎、液滴飞溅，氧化膜撕裂、反复折叠（双膜缺陷）
卷气风险	极低，型腔气体可沿排气通道有序排出	高，空气被卷入熔体内部，形成弥散气孔
可热处理性	可 T6 热处理，无大量气孔鼓包	一般不可热处理，高温下气孔膨胀起泡
适用产品	底盘结构件、CCB、电池壳体、气密性件	3C 外壳、薄壁装饰件，不承受高载荷
典型工艺路线	低压铸造、半固态流变 / 触变压铸、慢压射精密压铸	传统高压压铸

二、层流充型核心原理：顺序逐层充填

理想层流充型的核心逻辑：金属液由内浇口进入型腔后，保持完整的前沿 “液墙”，由下而上、由近至远逐层推进，型腔气体持续、有序向溢流槽 / 排气槽排出，绝不出现喷流冲击对面模壁。

1. 液面前沿不破碎，氧化膜作为保护薄膜包裹熔体，不会被撕碎、卷进铸件本体；

2. 充型过程不形成负压涡流，空气不会被卷吸进入金属内部；

3. 充型时间拉长，配合模具温度控制，避免前沿提前凝固产生冷隔；

4. 充型结束后增压压实，补缩凝固收缩，获得高致密度铸件。

注：纯液态铝合金很难在厚大型腔全程维持完美层流，因此层流理念在半固态压铸、低压铸造中落地效果最好。半固态浆料固液共存，表观黏度远高于全液态合金，流动时不易破碎，天然更易实现层流推进，也是当前镁合金半固态 CCB、轮毂轻量化构件的核心底层工艺。

三、实现层流充型的模具浇排系统设计要点

浇道、内浇口、溢流排气的设计，是层流充型能否落地的关键，设计思路和传统高速压铸完全相反。

1. 内浇口设计

1. 浇口位置：优先布置在铸件底部 / 下部，熔体自下而上充填，利用重力辅助，避免从上往下喷射；尽量采用切线式进浇，减少金属液直接冲击模壁。

2. 内浇口截面积放大：为降低流速，内浇口面积远大于传统高压压铸。传统压铸靠窄浇口提速，层流工艺靠加宽加厚浇口降速。

3. 浇口截面：优先圆角梯形截面，严禁尖锐转角；转角圆角 R 过渡，避免局部流速突变、诱发紊流。

4. 多浇口方案：大型复杂件可多浇口同步层流充型，控制各浇口流量均衡，避免不同液流提前对冲、裹挟气体。

2. 横浇道设计

采用收敛式流道，流道截面平缓过渡，保持流动稳定；避免流道突然扩大，突然扩大会产生负压涡流、吸气。流道内壁抛光，减少流动阻力扰动。

3. 溢流与排气系统

层流充型虽然卷气少，但充型时间更长，型腔气体必须有通畅排出路径：

• 溢流槽设置在充型末端，承接冷料、前沿氧化皮；

• 排气槽加宽、合理深度，保证气体排出而不跑料；

• 大型轻量化件可搭配真空压铸，进一步降低型腔背压，辅助层流充填。

四、压铸机压射工艺参数控制（层流充型）

层流充型成败，核心是压射曲线（速度曲线）的多段精准控制，核心思路是匀加速，避免速度突变。

1. 慢压射阶段（压室预充填）冲头低速平稳推进，将压室内金属液面平稳抬升，不翻滚、不卷气，将压室内空气从压室端面有序排出。这一步是源头控制，很多铸件气孔根源就是压室阶段已经产生紊流卷气。推荐匀加速曲线，而不是台阶式突然提速。

2. 充型阶段（内浇口段）控制内浇口流速稳定维持在层流区间，严禁瞬间高速起跳。半固态镁合金 / 铝合金一般 2~6 m/s；低压铸造升液速度更低。速度一旦超过临界值，流态立刻转紊流，层流设计失效。

3. 增压保压阶段充型完成瞬间立刻启动增压，利用高压压实凝固收缩。层流工艺充型时间长，铸件前沿温度更低，增压时机窗口更窄，需要压铸机具备高速响应的闭环压力控制。

4. 配套温度参数

• 合金温度：略低于传统压铸，降低过热，减少氧化；半固态浆料直接控制在固液两相区；

• 模具预热温度提高（铝合金 180~240℃，镁合金更高），防止金属前沿过早凝固产生冷隔缺陷。

五、CAE 仿真在层流充型开发中的应用

模流仿真（Moldex3D、Anycasting、ProCAST、智铸超云）是层流工艺开发必备工具，不能只看填充时间，重点观测这几个指标：

1. 流场矢量：观察前沿是否连续，有没有局部高速喷流、涡流；

2. 液面追踪 VOF：看自由液面形态，判断是否破碎、翻卷；

3. 气体压力场：检查充型过程型腔局部负压，负压位置极易吸气；

4. 氧化膜追踪：预测氧化膜撕裂、卷入位置，提前调整浇口。

工程开发流程：CAE 先迭代浇排方案，预判层流可行性→模具试制→透明模具高速摄像验证充型前沿→小批量试产，再微调压射曲线。

六、不同轻量化工艺下的层流充型应用

1. 半固态压铸（镁 / 铝，当前轻量化热点）

半固态浆料具有高黏度、触变性，是最容易稳定实现层流充型的压铸工艺。浆料前沿保持完整，不飞溅，适合大型镁合金 CCB、轮毂、电池包壳体，铸件气孔极低，可热处理，兼顾减重与结构强度。国内博奥镁铝、海天金属的半固态镁构件，核心就是依靠层流充型降低氧化夹杂，实现镁合金大型安全件量产中国机械工...。

2. 低压铸造

低压铸造天然采用自下而上层流充型，依靠可控压力缓慢升液，广泛用于铝合金轮毂、电池托盘、电机壳体，铸件致密度高、气密性好；缺点是充型周期更长，生产效率低于高压压铸。

3. 慢压射精密高压压铸

在传统压铸机上优化压射曲线，有限度实现型腔层流充型，作为低成本替代方案；但液态铝黏度低，大型件很难全程维持层流，一般适合中等壁厚、中等尺寸的结构件。

七、层流充型的工程局限性（理性看待）

层流不是万能方案，存在明确短板，选型时必须权衡：

1. 生产节拍更长：充型速度低，充型时间增加，单件周期上升，设备利用率下降；

2. 模具温度控制难度更高：充型慢，熔体散热快，冷隔、浇口冻结风险上升；需要模温机稳定控温；

3. 薄壁件成型受限：低于 1.5mm 超薄件，层流低速下金属容易提前凝固，难以完整充填，这类零件仍然适合传统紊流高压压铸；

4. 设备门槛：需要压铸机具备闭环、多段可调的压射 / 压力曲线，普通老旧压铸机难以精准执行匀加速压射。

八、工程总结与行业展望

新能源汽车底盘一体化、镁合金轻量化、飞行器结构件，对铸件高致密度、可热处理、高气密、高延伸率的需求持续提升，传统紊流高压压铸的气孔缺陷瓶颈越来越突出，层流充型理论不再只是实验室概念，已经成为半固态压铸、低压铸造的核心设计准则。

层流充型的本质，不是一味降低速度，而是控制全程流场稳定，消除涡流与喷溅，保护熔体自由表面。落地需要 “浇排系统设计 + 压铸机闭环压射 + 温度场管控 + CAE 仿真验证” 四位一体。

工艺选型建议：

• 优先层流路线：底盘承载件、镁合金半固态构件、电池壳体、CCB 横梁、需要 T6 热处理、气密性要求件；

• 不推荐层流路线：超薄 3C 壳体、外观装饰件、追求极致节拍、薄壁难充型零件。

未来随着压铸机闭环压射、真空系统、半固态浆料制备技术持续迭代，层流充型工艺会在镁合金大型轻量化结构件领域进一步扩大应用，支撑铝、镁轻合金在整车、低空装备上的减重落地。
