AM50镁合金压铸件致密性与压铸工艺研究
程晓宇1,2熊守美1
(1．先进成形制造教育部重点试验室，清华大学机械工程系，北京100084,2．陕西国防工业职业技术学院，陕西西安710302)

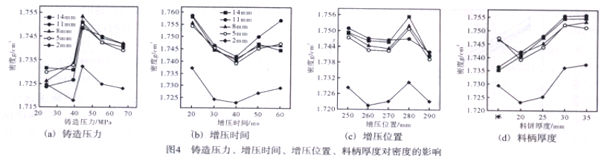

摘要：压铸件的致密性是评价其质量的重要指标，通常用密度来衡量。AM50压铸镁合金为研究对象，采用多因素分析法设计了阶梯块试样和压铸工艺参数。通过压铸试验和压铸件的密度测定，分析了压铸工艺参数对铸件密度的影响规律，获得致密度高的压铸件工艺参数为：浇注温度650℃、模具温度180℃、铸造压力44MPa、低速速度0.25m/s、高速速度3m/s、高速位置230mm、增压位置280mm、增压时间20ms、料饼厚度30mm。研究还表明，不同厚度阶梯块理想的压铸工艺参数不同。
关键词：镁合金压铸；AM50合金；致密性；密度
中图分类号：TGl46．2文献标识码：A文章编号：1001—4977(2008)07—0661—04
Study on Die Casting Technology and Casting Soundness Of AM50 Magnesium Alloy
CHENG Xiao—yu’j 2 XIONG Shou—mei’
(1．Key Laboratory for Advanced Materials Processing Technology，Ministry of Education，
Department of Mechanical Engineering，Tsinghua University，Beijing 1 00084，China；2．Technology and Industry for National Defense Shaanxi，Xi’an 710302，Shaanxi，China)
Abstract：Casting soundness is an important quality index of die castings and
